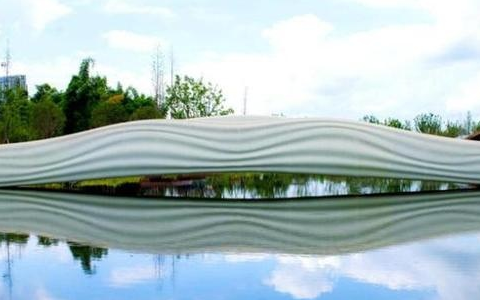

由中國建筑西南設計研究院景觀所參與設計的，位于成都義馬河公園景觀湖上的3D打印的橋名為“流云橋”，大橋全長66.8米，其中3D打印部分長度21.58米，最寬部分8米，最高部分2.68米。
該橋通過分段3d打印、在現場組裝。前期在上海完成打印，采用國內最大的智能高分子材料3d打印設備進行全天候自動打印。后期，將材料在現場組裝成一個整體。
正式3d打印前，通過模擬打印確定參數。正式打印時，機器通過向系統輸入指令連續3d打印24小時，不需要人工看管，3d打印12噸材料只需35天。在打印過程中，還采用3D激光點云掃描檢測技術，保證成型和拼接安裝的精度。
出于橋面排水和照明的需要，設計團隊將預留孔位并埋管處理。為了提高交通的舒適性，在橋下增加了鋼梁作為復合受力支座，保證了橋梁的穩定性。兩端欄桿采用輕質航空材料，經數字化數控雕刻，表面經過特殊涂層處理，用來滿足使用要求。
“我們項目設計團隊和上海相關團隊經過反復論證和方案打磨，共同完成了這座3D打印橋的設計，前后耗時約半年。然而，進入生產流程后，12噸材料，橋梁打印僅用了35天就完成了，整個過程一氣呵成。這就是工業化的力量?！敝薪ㄎ髂显壕坝^院院長程銳在接受成都日報采訪時表示，這座橋貫穿了數字化建設從設計到加工的技術力量?！皞鹘y建筑行業插上了科技的翅膀，幫助設計師創作出更好的作品。超大型3D打印景觀橋是科技與藝術的完美結晶?！?/p>
“流云橋”的造型設計靈感來自驛馬河自由馳騁的造型，宛如舞動的絲綢。大橋建成后，具有靈活的曲線和類似絲帶的抽象形態，既滿足了橋梁對功能和空間的需求，又帶來了具有藝術感的視覺體驗。同時，根據城市總體規劃設計了橋梁的扶手和外部肌理。一座橋扶手設計有一個峰、平坦兩側，寓意“一山連兩翼”。另一座橋的扶手設計為兩峰一谷，意為“兩山夾一城”。
“流云橋”作為工業級3D打印與景觀橋的結合體，不僅是高科技與建筑藝術的跨界合作，也為未來智能制造技術在建筑景觀和工業領域的應用提供了新思路。
